UNSERE MASCHINEN
CNC UNIVERSAL DREHMASCHINE

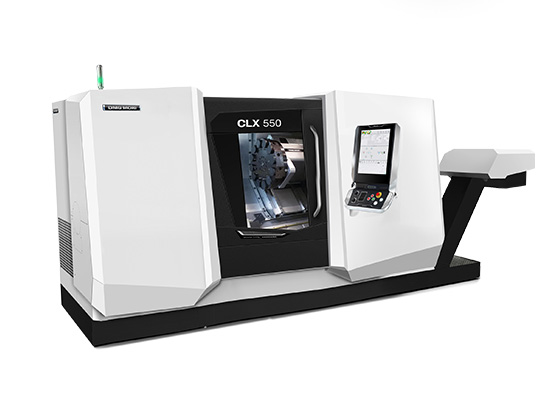

DMG MORI CLX 550
| Maximale Werkstückabmessungen | |
| Drehdurchmesser | 480 mm |
| Werkstücklänge | 1.225 mm |
| Stangendurchlass | 102 mm |
| Maschinenhighlights | |
| Max. Spindeldrehzahl | 3.250 U/min |
| Kühlmitteldruck | 12 bar |
| NC-Lünette Arbeitsbereich | 8 – 101 mm |
| Angetriebene Werkzeuge Y-Achse | max. 4.000 U/min |
| Angetriebene Werkzeuge C-Achse | max. 200 U/min |
| Hydraulischer NC-Reitstock | |
| Steuerung | Siemens Shop Turn / Siemens 840D |
CNC 5-ACHSEN FRÄSMASCHINE

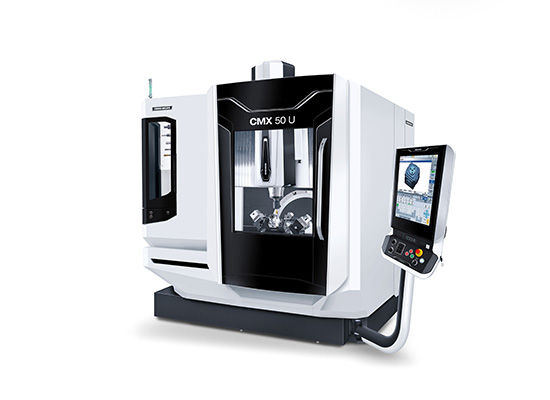

DMG MORI CMX 50 U
| Maximale Verfahrwege | |
| X-Achse | 500 mm |
| Y-Achse | 450 mm |
| Z-Achse | 400 mm |
| Tischdurchmesser | 630 mm |
| Max. Tischbeladung | 200 kg |
| Schwenkbereich des Tisches | B = -5°/ +110° C = n x 360° |
| Maschinenhighlights | |
| Max. Spindeldrehzahl | 12.000 U/min |
| Kühlmitteldruck | 80 bar |
| Werkzeugmagazin | 60 Werkzeuge |
| Steuerung | Siemens Shop Mill / Siemens 840D SL |
CNC 4-ACHSEN FRÄSMASCHINE

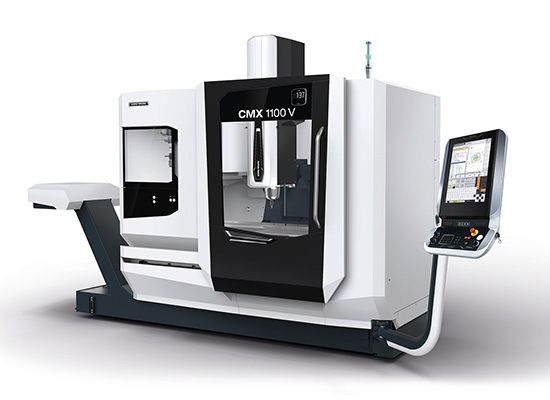

DMG MORI CMX 1100 V
| Maximale Verfahrwege | |
| X-Achse | 1.100 mm |
| Y-Achse | 560 mm |
| Z-Achse | 510 mm |
| Tischabmessung | 1.400 x 560 mm |
| Max. Tischbeladung | 1.000 kg |
| Maschinenhighlights | |
| Max. Spindeldrehzahl | 12.000 U/min |
| Kühlmitteldruck | 80 bar |
| NC-Drehtisch (4.Achse) | Simultan steuerbar |
| Werkzeugmagazin | 60 Werkzeuge |
| Steuerung | Siemens Shop Mill / Siemens 840D SL |
DRAHTERODIERMASCHINE

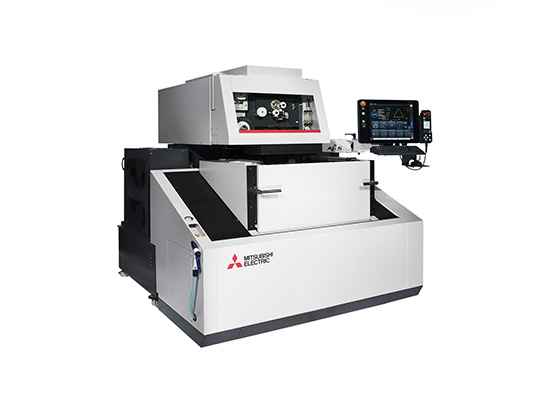

MITSUBISHI MV1200S
| Maximale Verfahrwege | |
| X-Achse | 400 mm |
| Y-Achse | 300 mm |
| Z-Achse | 220 mm |
| Max. Konikwinkel | 30° |
| Max. Werkstückgewicht | 500 kg |
| Maschinenhighlights | |
| Mögliche Drahtdurchmesser | 0,1 – 0,3 mm |
| Planparallität | 2 μm |
| Automatische Drahteinfädelung | |
| Steuerung | Mitsubishi D-CUBES |
SENKERODIERMASCHINE

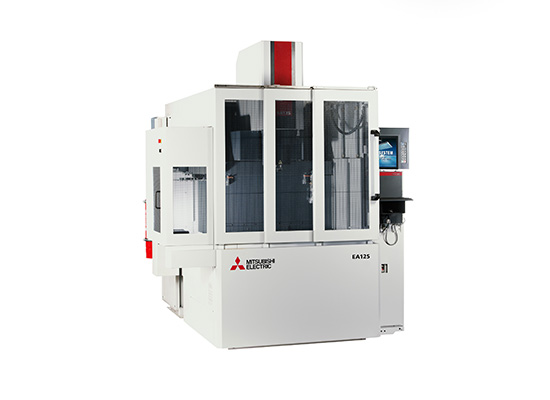

MITSUBISHI EA12S
| Maximale Verfahrwege | |
| X-Achse | 400 mm |
| Y-Achse | 300 mm |
| Z-Achse | 300mm |
| Max. Werkstückgewicht | 1000 kg |
| Max. Werkstückabmessungen | 900 x 650 x 350 mm |
| Maschinenhighlights | |
| Max. Elektrodengewicht | 50 kg |
| C-Achse | 30 U/min |
| Magazinplätze | 20 Elektroden |
| Steuerung | Mitsubishi ADVANCE |
WEITERE MASCHINEN
WERKZEUGVOREINSTELLGERÄT
HAIMER MICROSET UNO 20|40
| Messbereich Länge Z | max. 400 mm |
| Messbreich Druchmesser X | max. 100 mm |
METALLBANDSÄGE
TMJ PP302G
| Schnittbereich rund | max. 305 mm |
| Schnittbereich flach | max. 360 x 305 mm |
KONVENTIONELLE DREHMASCHINE
VOEST-ALPINE DA 210
| Drehlänge | max. 1000 mm |
| Stangendurchlass | max. 52 mm |
KONVENTIONELLE FRÄSMASCHINE
BRIDGEPORT BR2J
| Verfahrwege | X / Y / Z = 760 / 305 / 405 mm |
